高效液相色譜儀(HPLC)主要由溶劑單元、脫氣單元、高壓泵、進樣單元、柱溫箱單元、檢測器單元構成,組裝形式分為模塊機和一體機。脫氣機接于HPLC的溶劑單元與高壓泵之間。流動相在泵的作用下流經脫氣機真空腔內一段半滲透性管(脫氣膜管),在真空作用下,流動相中溶解的氣體通過管壁排出,而液體分子無法通過,從而達到脫氣目的。本單位結合自身實踐經驗及相關調查研究,對脫氣單元常見故障進行了分析,并提出了相應的解決方案。
?
脫氣機的應用目的
流動相中溶解的氣體會對色譜數據質量和儀器耗材產生負面影響,例如:
流動相中氣體會使泵的運行不穩定而導致流速不穩定,造成色譜峰保留時間和峰面積的標準差偏高,特別是在低流速下尤為顯著。
檢測器上出現基線噪音變大或異常波動。
溶解氧可使熒光淬滅。
減少色譜柱壽命。
在實際使用中,無論是等度洗脫還是梯度洗脫,無論是低壓混合還是高壓混合,都建議使用脫氣機。
?
脫氣機的工作原理
目前主流品牌的在線脫氣機大部分使用了TeflonAF脫氣管技術。以安捷倫為例[1, 2, 3],Agilent 1260 Infinity 高性能脫氣機(型號:G4225A),由四個單獨的真空腔以及半滲透性管、真空泵和控制組件組成,如圖1。

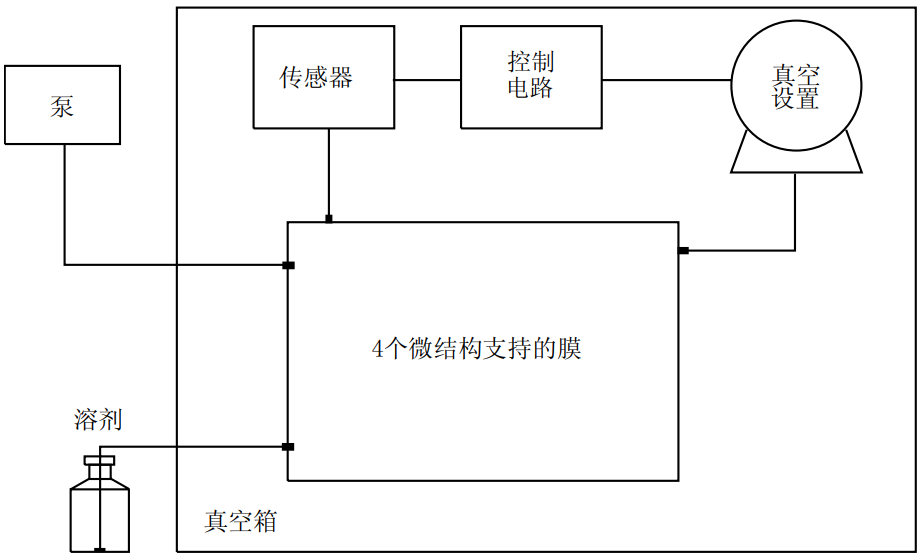

圖1 真空脫氣機結構示意圖(僅顯示1個溶劑通道)
打開真空脫氣機的電源開關后,控制組件就會開啟真空泵,真空泵可使真空腔內產生低壓,其壓力由壓力傳感器測定。流動相瓶中的溶劑在高壓泵的抽動下流過真空腔內的半滲透性管(脫氣膜管),溶劑中溶解的氣體將滲過這些管,進入真空腔。當溶劑離開真空脫氣機的出口時,就已經完成了脫氣。
半滲透性管(脫氣膜管)是特殊材料制作的毛細管,此材料高疏水且表面密布微孔,液體因表面張力無法滲出,而氣體從微孔無阻力逸出。
?
脫氣機常見故障及解決方案
根據液相長期使用過程中的經驗,相對于高壓泵單元、進樣單元和檢測器單元,脫氣機單元出現故障的情況較少。常見的報錯信息為真空度不合格,如島津LC-2030的脫氣機在真空度壓力值高于-90Kpa時,儀器會報錯。
? ?①??? 半滲透性管(脫氣膜管)泄漏
在真空度值遠高于合格值時,脫氣單元配件出現損壞的可能性很高,一般表現為半滲透性管(脫氣膜管)破損泄漏或真空泵膜片故障。新疆人民醫院在使用液相過程中曾出現過半滲透性管(脫氣膜管)泄漏的情況[4]。實驗人員首先對脫氣機和工作站之間的數據線、真空泵膜片進行問題排查,當檢查到真空腔時發現有大量溶液漏出,然后分別拆下四組集束管路浸泡在水中用洗耳球打氣,發現有一組集束管路有泄漏的現象,更換后故障排除。
②??? 真空泵膜片故障
真空泵由于長時間使用會有一部分溶劑、鹽、灰塵等附著污染泵膜(片),導致泵膜關閉不死,負壓抽不上去。由于泵膜片成本相對較低,建議每年應更換一次。
③??? 傳感器或控制電路故障
其他故障可能出現在傳感器或控制電路,天津藥品檢驗所在使用島津 LC-2010時[5],曾出現控制電路故障導致真空度達不到要求而出現報錯,更換控制電路配件后故障排除。
④??? 正相系統下的脫氣機使用建議
在本單位的實踐過程中,曾在較長時間段內使用正相色譜進行方法開發研究,島津LC-2030的在線脫氣機真空度值曾出現過-11Kpa,遠高于正常值,導致儀器不能運行。根據安捷倫《使用 Agilent LC 系統時的最佳實踐》給出的液相使用和維護建議推測,正己烷等低沸點溶劑不適用于反相常用的脫氣機配件。該文件中指出,對于RI應用、流速高于5ml/min的低沸點溶劑(小于60℃),以及正己烷、四氫呋喃和鹵素溶劑,請使用獨立的“標準脫氣機”(G1322A或G7122A),而目前安捷倫1260 Infinity II配置的在線脫氣機為“高性能脫氣機”(G4225A)。
另外,在使用正相溶劑時,未使用的溶劑通道建議用異丙醇灌充,而非采用低沸點的流動相灌充,以保護其他溶劑通道。在停止實驗后,盡快將異丙醇灌充至各個溶劑管道,避免低沸點溶劑保存管道。除此之外,對于使用單一通道流動相的正相方法,也可以考慮跳過脫氣單元,安捷倫液相的脫氣機控制界面如圖2[6]。

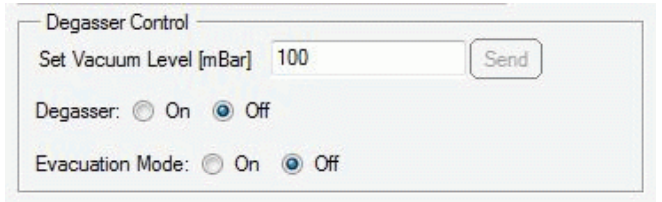

圖2 Agilent Lab Advisor中內部脫氣機的脫氣機控制界面
對于配置標準脫氣機(如G7122A),儀器公司給出的報價特別高,使很多單位望而卻步。目前廣州逸??萍加邢薰就瞥隽说聡?/span>Easeatech在線脫氣機,所采用的核心技術同樣是Teflon? AF脫氣管技術,為同行提供了新的選擇[7]。
?
參考資料:
[1]《UV8000 Degasser and PDA Detector Hardware Manual》Revision A January 2010 安捷倫官網
[2]《1260 Infinity II Degasser Agilent InfinityLab LC Series User Manual》 安捷倫官網
[3]《Agilent 1200系列 微量真空脫氣機》 安捷倫官網
[4]《高效液相保養與維修一例》 崔智奇,賈巖《醫療裝備》2011年8期
[5]《島津LC-2010型液相色譜儀脫氣機故障維修》 王萌,楊澤生《現代科學儀器》2012年6期
[6]《使用 Agilent LC 系統時的最佳實踐》 安捷倫官網
[7]《EASEATECH在線脫氣機》 廣州逸海科技有限公司
?
